白刚玉冶炼除尘设计参数配置

发布日期:2019-07-20 00:00 来源:http://www.zzjykj.net 点击:

1.原始烟气参数



  烟气温度:260

  烟气量:10000m³/h13000m³/h



2.除尘器基本要求



 a.最高耐温度:120

 b.滤料最大过滤风速:0.8m/min



3.拟采取的烟气处理方式

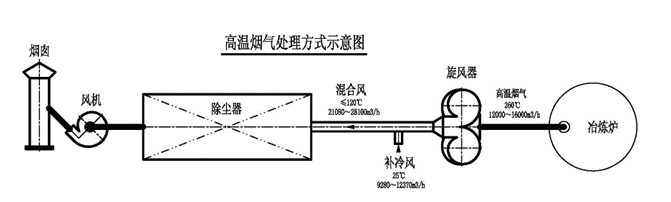

      来自冶炼炉的260℃高温烟气首先经过旋风器处理,收下大部分烟气中的灰分,携带少量灰分的高温烟气经与冷风混合至120℃以下进入除尘器,除尘器二次过滤之后由引风机入烟囱放空。示意图如下:








4.参数选取



  ⑴、风量分析



25℃冷风空气密度:P25=1.2kg/m³                                      热焓:h25=301kj/kg

120℃热空气密度:p25=0.91kg/m³                                     热焓:h25=397kj/kg

260℃热空气密度:p25=0.91kg/m³                                      热焓:h25=530kj/kg



       经过计算,将260℃、流量1000013000 m³/h的热空气冷至120℃热空气所需要参入的25℃冷风量为:928212067  kg/h,即:773610056 m³/h  (注:经过旋风之后的烟气灰量较少,忽略)。



       当将高低温混合后的烟气温度变为120℃时,其混合风量为:1443620777  kg/h  即:1586322832 m³/h  (注:当这些120℃,流量为1586322832 m³/h的热风进入除尘器后,除尘器大约可使其降低温度10℃左右,温度的降低会使其密度增加,实际的风量应当会有所变低)。



⑵、旋风器处理能力



   旋风器采用两只并联的φ960大风量处理旋风,最大处理风量为1880022500 m³/h,压损≤1200 pa



⑶、除尘器处理能力



         除尘器采用φ145×2m ---126滤筒,每只滤筒过滤面积为4.6

         总过滤面积:579.6

         过滤风速取:0.60.8  m/min

         除尘器阻力:≤1600 p

         除尘器最大处理风量为:2086627820 m³/h(注;该风量相当于理论计算的混合风量的1.22倍)



⑷、风机参数选择



         风机型号:Y54810C   1600rpm

         风 量:1977822500 m³/h

         全 压(120140℃):35313494 pa

         所需功率:34.837.1  KW

        选用电机37KW
