一、原数据
输送量：200罐/16h，75kg/罐，4.8min/罐
（按3min/罐，则25kg/min，即0.417kg/s或1500kg/h）
输送距离：水平10m，垂直5m
石油焦粉：粒度 200～300目（0.05～0.075mm）（最大按0.1mm）
实密度 2.08～2.13g/㎝³ 平均按2.1 g/㎝³
堆积密度 0.36～0.55g/㎝³ 平均按0.45 g/㎝³
堆积角 30°～45° 平均按35°
二、计算数据
1.输送风速计算
计算悬浮速度： 2.3 m/s
计算不堵塞风速：≥13.7m/s
估算风速：15.2 m/s
相似物料输送例风速：17 m/s
本物料输送风速取：18 m/s
2.输送浓度计算
输送方式：拟用高压风机
计算物料综合影响系数： k＝8.464
计算输送浓度： m＝1.1（取输送浓度值为m＝1）
3.输送风量计算
根据物料输送量q＝1500 kg/h及计算输送浓度 m＝1
基本输送风量计算值：＝1250 m³/h
考虑漏风系数取风机风量为：Q＝1500 m³/h
4.输送管径计算
按输送风量及输送风速，输送管道内径为：157mm
5.输送压损估算
直管水平长度:10m
垂直管当量长度：10m
弯管当量长度（按2.5个弯头）：30m
吸料器当量长度：24m
卸料当量长度：48m
总水平当量长度：L=122m
水平纯气流当量压损：＝2972帕
气固两项流水平当量压损：＝5945帕
旋风收集器压损按：＝1800帕
滤筒除尘器压损按：＝1600帕
总压损＝5945+1800+1600＝9345帕
三、主要部件选择
1.输送管道选择
输送主管用无缝钢管（16Mn）：168×6 （内径156）
2.风机选择
根据以上计算数据，选择风机规格为：
8-09-6.8A高压风机， 配套电机Y160M1-2、11KW/2900rpm
风量：1485～1754 m³/h； 风压：11341～11439 Pa
3.旋风收集器选择
CLA-400/CLK-300高效组合旋风收集器
4.除尘器选择
金烨滤筒式除尘器：JY41-5×2DW

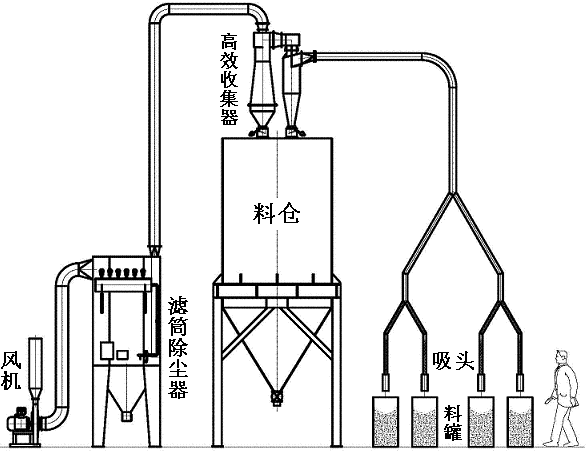

四、输送方案图
